一、序言：从实验室走向聚光灯下的前沿技术
•2025年第二季度，全球人形机器人领域风起云涌。特斯拉在其Optimus的第三次迭代设计中，被行业分析师通过公开专利文件发现，其肩关节和髋关节的传动方案疑似采用了一种名为“球形齿轮”（Spherical Gear）或“面齿轮”（Face Gear）的创新结构，旨在解决多自由度运动中的紧凑性与力传递效率问题。无独有偶，波士顿动力在其最新发布的Atlas 2.1技术白皮书中，也着重提及了对“非正交共轴传动系统”的探索，虽未明言，但其技术描述直指球形齿轮的核心优势。
•几乎在同一时间，日本精密制造巨头哈默纳科（Harmonic Drive）宣布在超高精度面齿轮的微米级加工技术上取得突破，为这类齿轮在精密伺服领域的应用扫清了最后一道障碍。这些来自产业巨头和顶尖研究机构的动向，并非偶然巧合，而是标志着一种曾经主要应用于航空航天、精密仪器等“高精尖”领域的关键基础部件，正以前所未有的姿态，迈向人形机器人这个足以改变世界的宏大舞台，接受其最为严苛的性能与可靠性考验。
二、何为球形齿轮？
1.球形齿轮，顾名思义，是一种其齿轮齿分布在球面或类球面轮廓上的特殊齿轮。与传统圆柱齿轮或锥齿轮相比，它在设计理念和空间几何上有着根本性的不同。
•真球形齿轮（True Spherical Gears）：这是一对理论上完美共形的球体，它们的齿廓完全分布在两个球面上，能够实现绕球心的多方向啮合传动。由于其极端的加工难度和在实际负载下复杂的力学行为，这类齿轮更多存在于理论研究和个别特殊应用中。
•面齿轮（Face Gears）：这是目前技术上更成熟、应用更广泛的一类“球形齿轮”概念。它通常由一个锥齿轮（或圆柱齿轮）与一个冠状齿轮配对组成。该冠状齿轮的齿不是分布在圆柱面上，而是分布在一个端平面或一个凹/凸的球冠面上。我们通常讨论的、具备近期工程化价值的，主要是指面齿轮传动副。
2.其核心工作原理在于共点相交轴的传动。与传统锥齿轮需要轴交角不同，面齿轮传动的两大特性使其独具魅力：
•相交轴传动：小齿轮（锥齿轮）的轴线与面齿轮的轴线在一个点相交。这一几何特性天然适合需要改变传动方向，且空间受限的场合。
•大传动比与紧凑性：通过一个小直径的锥齿轮驱动一个较大直径的面齿轮，可以在极短的轴向空间内实现较大的减速比，结构非常紧凑，功率密度高。
3.此外，面齿轮副通常具备多齿同时啮合的特性，相较于普通圆柱齿轮的1-2对齿啮合，其接触齿数更多，能显著提升负载能力、传动平稳性和可靠性，同时有效降低噪音和振动。
三、球形齿轮的前世今生
•球形齿轮的概念并非新生事物。其数学原理和初步构想可以追溯到19世纪末甚至更早的机械理论研究中。然而，将其从图纸变为现实，最大的桎梏在于制造技术。
•早期探索（20世纪中叶）：随着航空航天工业的兴起，对高性能、高可靠性、轻量化传动系统的需求催生了对新齿轮技术的探索。美国NASA（美国国家航空航天局）的格伦研究中心（Glenn Research Center）在此领域进行了先驱性的研究。他们深入分析了面齿轮的几何学、接触力学和疲劳寿命，为其在直升机主减速器等关键部件中的应用奠定了理论基础。但由于当时加工技术（主要是特种铣削和磨削）的成本极高、精度控制困难，其应用被严格限制在不计成本的国防和航天领域。
•技术沉寂与缓慢发展（20世纪末-21世纪初）：数控（CNC）技术的普及为复杂曲面零件的加工带来了第一次革命。五轴联动数控机床的出现，使得高精度面齿轮的加工成为可能，但效率低下和成本高昂的问题依然突出。这一时期，面齿轮主要在少数高端领域“隐身”存在，如卫星太阳能帆板展开机构、高性能赛车传动系统、特殊医疗设备等。
•复兴与突破（21世纪10年代至今）：三大技术的发展合力将球形齿轮推向了新的阶段：
1.增材制造（3D打印）：特别是金属3D打印技术，能够直接制造出具有复杂内部冷却结构和轻量化拓扑优化的面齿轮原型甚至最终部件，极大地加快了设计迭代周期，并实现了传统减材制造无法完成的结构。
2.超精密加工与测量：超硬刀具（如CBN、金刚石）精密磨削、珩齿技术的进步，结合激光干涉仪、三坐标测量机（CMM）等精密测量手段，使得面齿轮的齿形精度、表面粗糙度能够达到微米级，满足了精密传动的需求。
3.先进设计与仿真：基于有限元分析（FEA）的接触应力仿真、多体动力学（MBD）仿真以及齿轮专用设计软件（如KISSsoft）的完善，让工程师能够在虚拟环境中精准预测齿轮副的性能、寿命和失效模式，优化齿形修形，从而在设计阶段就规避了大部分潜在风险。
•至此，球形齿轮结束了长达数十年的“实验室珍品”状态，开始具备规模化、经济化应用的工业基础。
四、应用领域
1.在被人形机器人领域聚焦之前，球形齿轮早已在“幕后”扮演着关键角色：
•航空航天：直升机的主旋翼和尾桨传动系统是其经典应用。它能够替代多级传统齿轮组，实现动力90度转向并传递巨大扭矩，同时显著减轻系统重量，这对于飞行器而言至关重要。
•精密仪器：高精度天文望远镜的指向和跟踪机构、半导体光刻机的工件台传动等，利用其低背隙、高刚性、运动平稳的特点，实现纳米级的定位精度。
•特种车辆：在某些重型越野车或赛车的分动箱中，用于空间布局极其紧凑的场合。
•机器人领域（非人形）：早已应用于某些特种机器人，如航天器外的空间机械臂，其关节需要多自由度和高可靠性。
2.这些领域的共同点是：对性能（功率密度、精度、可靠性）的要求远高于对成本的要求。这正是球形齿轮技术在过去几十年里的核心定位。
五、在人形机器人关节应用的可行性评估

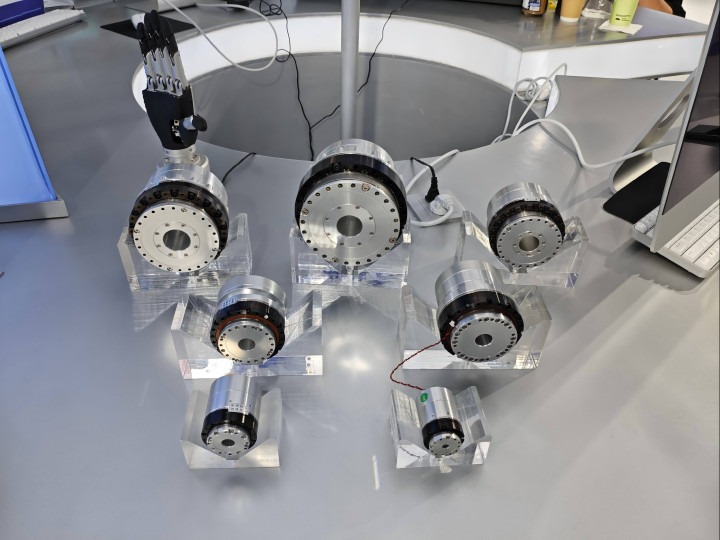

1.人形机器人关节，特别是髋关节、肩关节和踝关节，是动力传递的核心枢纽，其性能直接决定了机器人的运动能力、敏捷性和能效。这些关节需要：
•高扭矩密度：在极小的体积和重量下输出极大的扭矩。
•高反向驱动效率：为实现力控和柔顺控制，关节需要能被外力“推开”，这对传动系统的效率提出了极高要求。
•低惯性：快速启停，响应灵敏，要求旋转部件的转动惯量尽可能小。
•紧凑结构与灵活布局：关节需模仿人体，通常需要相交轴传动，且空间极其受限。
•低背隙与高刚性：保证控制精度和力传递的实时性。
•高可靠性：承受频繁的启停、冲击负载和长期磨损。
2.球形齿轮（面齿轮）的优势评估：
•空间布局的天然优势：其相交轴特性完美适配人体关节的“球窝”结构。它可以实现直接、紧凑的90度或特定角度动力传输，省去了复杂的万向节和额外的传动轴，能显著简化关节结构，减轻重量。
•极高的功率/扭矩密度：多齿同时啮合的特性使其单位体积和重量下能传递的扭矩远超传统行星齿轮或谐波减速器。
•高刚性与低背隙潜力：在精密制造和预紧设计下，面齿轮副可以实现非常高的扭转刚度和极低的运动背隙。
•良好的反向驱动效率：相较于谐波减速器（其波发生器存在较大的柔性摩擦损失），设计优良的面齿轮副其摩擦损失更小，反向驱动效率更高，更有利于实现高带宽的力控。
3.面临的严峻挑战与关键技术瓶颈：
•加工精度与成本悖论：这是球形齿轮迈向规模化应用的最大障碍。微米级的齿面精度是保证其高性能（低噪音、高寿命、低背隙）的前提。虽然超精密加工技术已具备，但其效率和高昂的单件成本（包括高精度机床折旧、刀具损耗、工时成本）与消费级或工业级机器人降本增效的大趋势相悖。这是其从“航空航天”迈向“机器人”必须跨越的鸿沟。
•对准误差敏感性：面齿轮副对两个齿轮轴线的空间位置和夹角误差非常敏感。微小的安装误差会导致齿面接触区偏离理论位置，产生边缘接触，急剧增大接触应力，导致噪音激增和寿命骤降。这对机器人关节壳体的加工精度、轴承的游隙控制以及装配工艺都提出了地狱级的挑战。
•润滑与散热：在密闭的关节空间内，高负载、高转速运行会产生大量热量。如何对啮合区进行有效润滑和散热，防止胶合和磨损，是一个关键的工程难题。传统的油浴润滑可能不适用，而新型固态润滑或微量油气润滑方案仍需验证。
•疲劳寿命与可靠性验证：人形机器人关节的工作工况复杂多变，充满冲击性负载。面齿轮的齿根弯曲疲劳强度和齿面接触疲劳强度需要在各种典型工况下进行海量的测试验证，以积累足够的数据来建立可靠性模型。目前这方面的公开数据远不如成熟减速器丰富。
•技术生态不成熟：与谐波减速器（HD）、RV减速器拥有成熟的、标准化的产品系列和众多供应商不同，面向机器人关节的球形齿轮缺乏标准化的产品定义、性能测试规范和成熟的供应链体系。主机厂自研的成本和风险极高。
4.结论性评估：球形齿轮在技术性能潜力上，无疑是解决人形机器人关节传动难题的“天选”方案之一，其理论优势极其诱人。然而，从“潜力”到“量产”，横亘着制造经济性、工程化应用和产业生态这三座大山。它并非能简单“替代”现有方案，而是为顶级玩家提供了一条通过极致技术投入换取性能领先的“高端路径”。在短期内，它更可能出现在特斯拉、波士顿动力等追求极致性能、且具备垂直整合能力的巨头原型机上；而大规模降本并应用于普及型机器人，则取决于未来3-5年其在加工技术（如超精密粉末冶金、创新挤压工艺）上能否取得颠覆性突破。
六、未来发展方向
•球形齿轮若要真正成为人形机器人关节的主流选择，未来的发展必将围绕以下几点展开：
1.设计革新：基于人工智能（AI）和生成式设计（Generative Design）进行拓扑优化，在保证强度刚度的前提下实现极致的轻量化。开发针对冲击负载的抗疲劳齿形设计和新材料应用（如高强度复合材料、金属基复合材料）。
2.制造革命：
•超精密成形技术：研究高精度锻造、粉末冶金近净成形技术，通过少量后续精加工来大幅降低成本和工时，这是实现规模化生产的关键。
•混合制造：结合增材制造（构建复杂轻量化结构）和减材制造（保证关键齿面精度）的优势，打造新一代高性能齿轮。
3.智能与集成化：将传感器（如扭矩传感器、温度传感器）直接集成到齿轮构件中，实现关节传动系统的状态自感知（Health Monitoring），为预测性维护提供数据基础。
